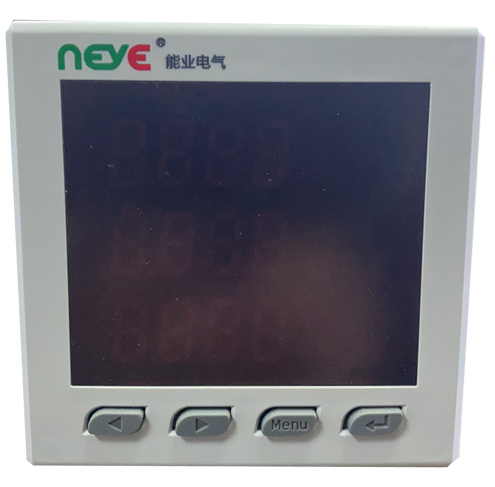

NY-9KJ-3E多功能電力儀表

概述
NY-9KJ-3E多功能電力儀表能夠高精度測量三相電網系統(tǒng)中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協(xié)議，實現LED/LCD現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入參數等特點，并且能夠完成與業(yè)界不同PLC，工控計算機的組網通信。

特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
LED顯示：三相LED數碼顯示，可視度高

LCD顯示：STN藍屏/黃屏、寬視角、高品質、高清晰LCD液晶屏顯示

通訊：RS485通訊，MODBUS-RTU協(xié)議

輸出：2路電能脈沖輸出（脈沖常數3200imp/kwh）

擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入參數變比
用途：進線、母線以及重要配出回路，適用于GCS、GCK、MNS、GGD等柜型

附加功能：諧波總量2-31次，復費率電能，開關量輸入與輸出，變送輸出。

外形圖及開孔尺寸圖
